产品详情
一、技术参数测量范围：300~12500mm
精确度：指示±10mm
测量原理：浮力原理、磁耦合传感技术
测量介质：各种液体及腐蚀、易燃易爆液体介质
输出形式：现场显示、报警、变送器输出
工作压力：≤6.3Mpa
介质温度：≤450℃
介质密度：≥0.45g/cm3
介质粘度：≤0.15pa·s
防爆等级：Exd Ⅱ BT6.ExiacT6
防护等级：IP66
材质：各种牌号不锈钢、PVC等
连接方式：法兰DN20、DN25（松套）
安装方式：侧装、顶装
二、原理

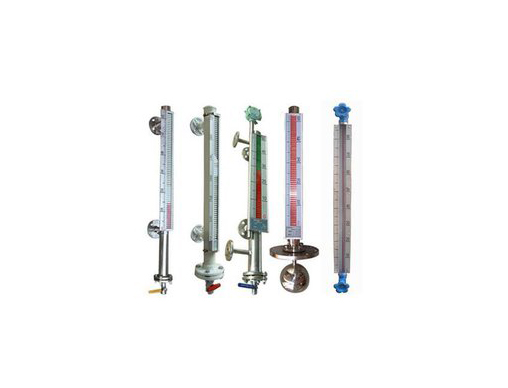

磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。
二相邻指示板轴向间距离为10mm，因此，液位指示误差为±10mm。
